安装 Wandfluh万福乐电磁阀现货AM22100B-R230的核心在于 “清洁、对中、按扭矩紧固"。遵循交叉拧紧原则和使用扭矩扳手是保证阀门长期稳定运行而不卡滞的基石。在进行任何操作前，可靠的做法是获取并仔细阅读万福乐提供的该型号具体安装说明书。

一、安装前的准备工作

确认阀与底座的匹配性：

检查阀门底部的油口尺寸和定位销孔，与阀板上的安装面是否一致。

核对阀的型号与设计图纸要求是否相符，确保是常闭还是常开等功能正确。

清洁度——最重要的步骤：

液压阀板： 确保安装面及其上的油口、螺纹绝对清洁，无任何毛刺、切屑、杂质。使用无绒布和高清洁度清洗剂清理。

电磁阀本身： 拆除所有运输用的堵头或护罩，检查阀的安装面是否清洁。

工作环境： 在洁净、无尘的环境中进行安装，避免污染物进入系统。

准备工具与密封件：

扭矩扳手： 这是必需品，绝不能使用普通扳手凭感觉拧紧。

合适的密封圈： 通常阀板上的油口需要安装 O型圈。确保O型圈材质（如NBR）与你的液压油兼容，且尺寸正确。

螺钉： 使用阀门制造商推荐或提供的专用内六角螺钉。

二、Wandfluh万福乐电磁阀现货AM22100B-R230安装步骤详解

第1步：安装密封圈

将正确尺寸的O型圈小心地放入阀板安装面的密封槽内。确保O型圈没有扭曲、拉伸或压痕，并嵌入槽中。严禁使用密封胶。

第2步：对准与放置

将电磁阀的安装面与阀板上的安装面对准。确保定位销 准确无误地插入对应的销孔中。这是保证所有油口正确对接的关键。

第3步：紧固螺钉

将安装螺钉用手拧入螺纹孔，确保顺畅。

使用扭矩扳手，按照对角交叉的顺序分步拧紧螺钉。

示例顺序：假设有4个螺钉，编号为1、2、3、4（分别位于四个角）。顺序应为：1 → 3 → 2 → 4。

分步拧紧：先全部拧紧到规定扭矩的1/3，然后再拧紧到2/3，最后拧紧到完整的规定扭矩。

第4步：连接电气

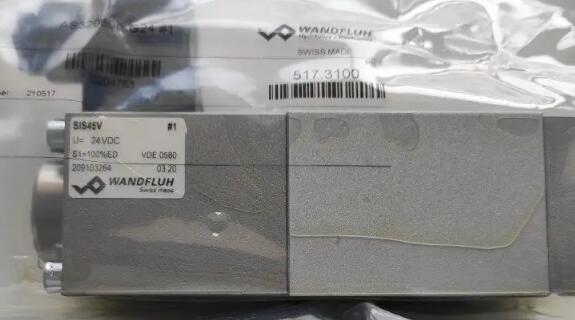

确保电磁阀线圈的电压（从型号看，R230不代表电源电压，需查看线圈本身标签，常见为24VDC或230VAC等）与供电电源一致。

将线圈的插头或引线牢固地连接到对应的接线端子上。对于带接插头的型号，确保连接器卡入到位，并锁紧防护套。

第5步：连接液压管路

将系统的压力管、回油管和工作管路分别连接到阀块对应的油口上。油口通常会用 P、T、A、B 等字母标识。

P： 压力油进口

T： 回油箱口

A、B： 通往执行机构（油缸或马达）的工作油口

确保所有管接头清洁并按规定扭矩拧紧。

三、Wandfluh万福乐电磁阀现货AM22100B-R230关键注意事项与禁忌

扭矩是关键！

严禁过度拧紧！ 过大的扭矩会导致阀体变形，从而使阀芯卡滞，阀门无法正常换向。具体的推荐扭矩值必须在万福乐提供的该型号资料中查找。

保证泄油路畅通（如适用）

如果该阀是外先导或外泄型，必须确保其 “Y"泄油口 单独、畅通无阻地接回油箱，且泄油管背压不能过高。否则会导致阀门无法换向或功能异常。

Wandfluh万福乐电磁阀现货AM22100B-R230上海韬然公司总代理

线圈保护

确保线圈插到底并紧固。在通电时，严禁拆装线圈，以防烧毁。

如果线圈有防护等级（如IP65），请确保其密封件完好，以维持防尘防水性能。

手动 override 功能

大多数万福乐电磁阀都带有手动应急按钮。在安装调试或断电排查故障时，可以使用此按钮强制切换阀位。严禁在通电状态下使用手动按钮。

四、Wandfluh万福乐电磁阀现货AM22100B-R230安装后的检查与调试

初步检查： 再次确认所有螺钉、接头已拧紧，电气连接正确。

点动测试： 通电时，进行短暂的点动，听线圈是否有“咔嗒"的吸合声，观察执行机构是否有相应动作。

压力与泄漏测试： 逐步升高系统压力，检查安装面、管接头处是否有泄漏。

功能测试： 让阀门进行完整的换向循环，检查执行机构的动作是否平稳、准确，有无卡滞或异常噪音。
